IP5310

V1.34

18 / 22

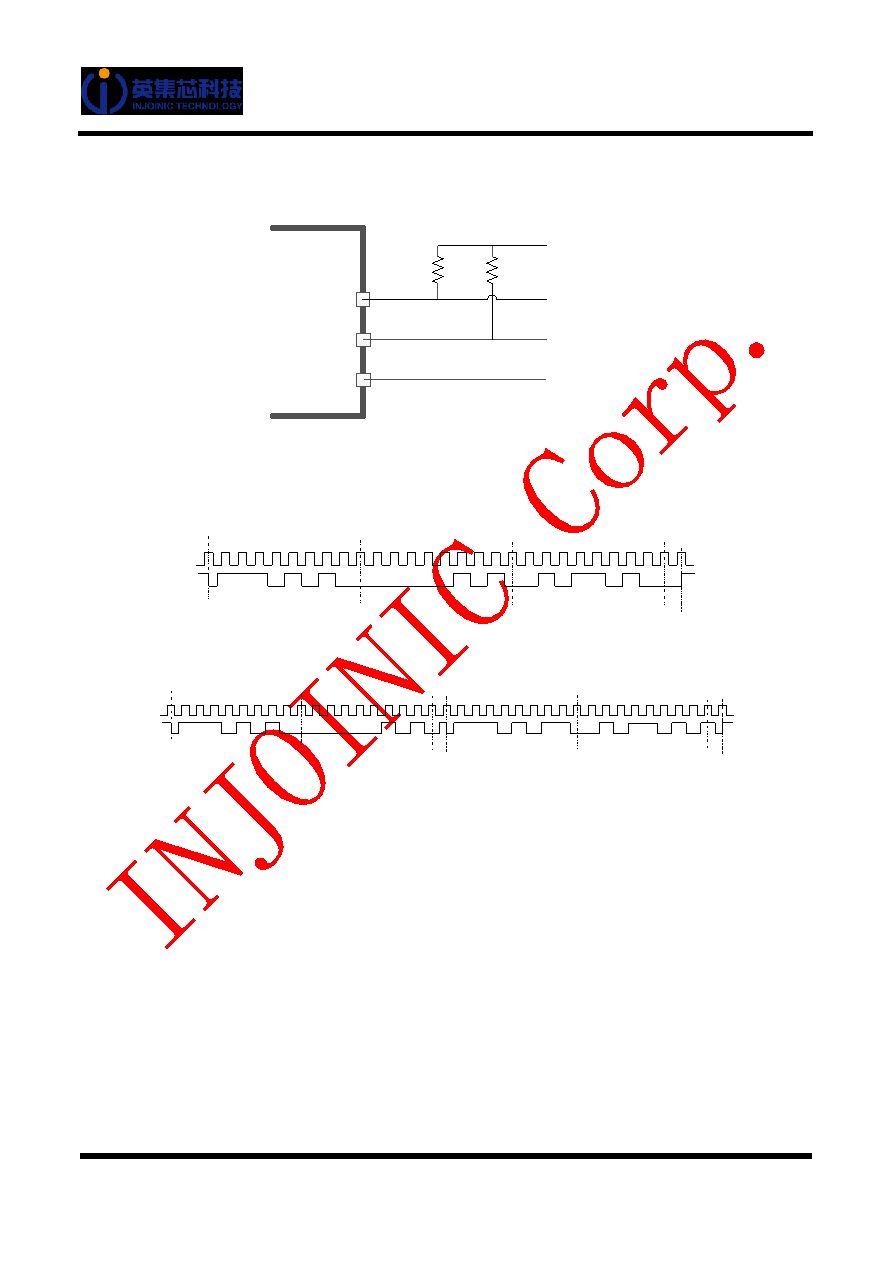

I2C

I2C 连接方式

2.2k

BAT

SCK

SDA

Wake_up

I2C 模式最高支持 400Kbps，8bit 寄存器地址，8bit 寄存器数据，发送和接收都是高位在前（MSB），

I2C 设备地址：写为 0xEA，读为 0xEB。

例如：

往 0x05 寄存器写入数据 0x5A

SCLK

SDA

Start

sACK

Slave address 0xEA

sACK

Data 0x5A

Stop

I2C WRITE

从0x05寄存器读回数据

SCLK

SDA

Start

sACK

Slave address 0xEA

sACK

mNACK

Data 0x5A

Stop

Restart

sACK

Slave address 0xEB

I2C Read

在 I2C 模式下，IP5310 关机时 L3 为低电平，IP5310 开机时 L3 为高电平，可以用 L3 来作为 MCU 的唤

醒控制。使用 IP5310 的 I2C 需要申请定制 I2C 功能的 IC,申请编号 IP5310_I2C。
