LC75386NE-R, 75386NW

No.6170-7/23

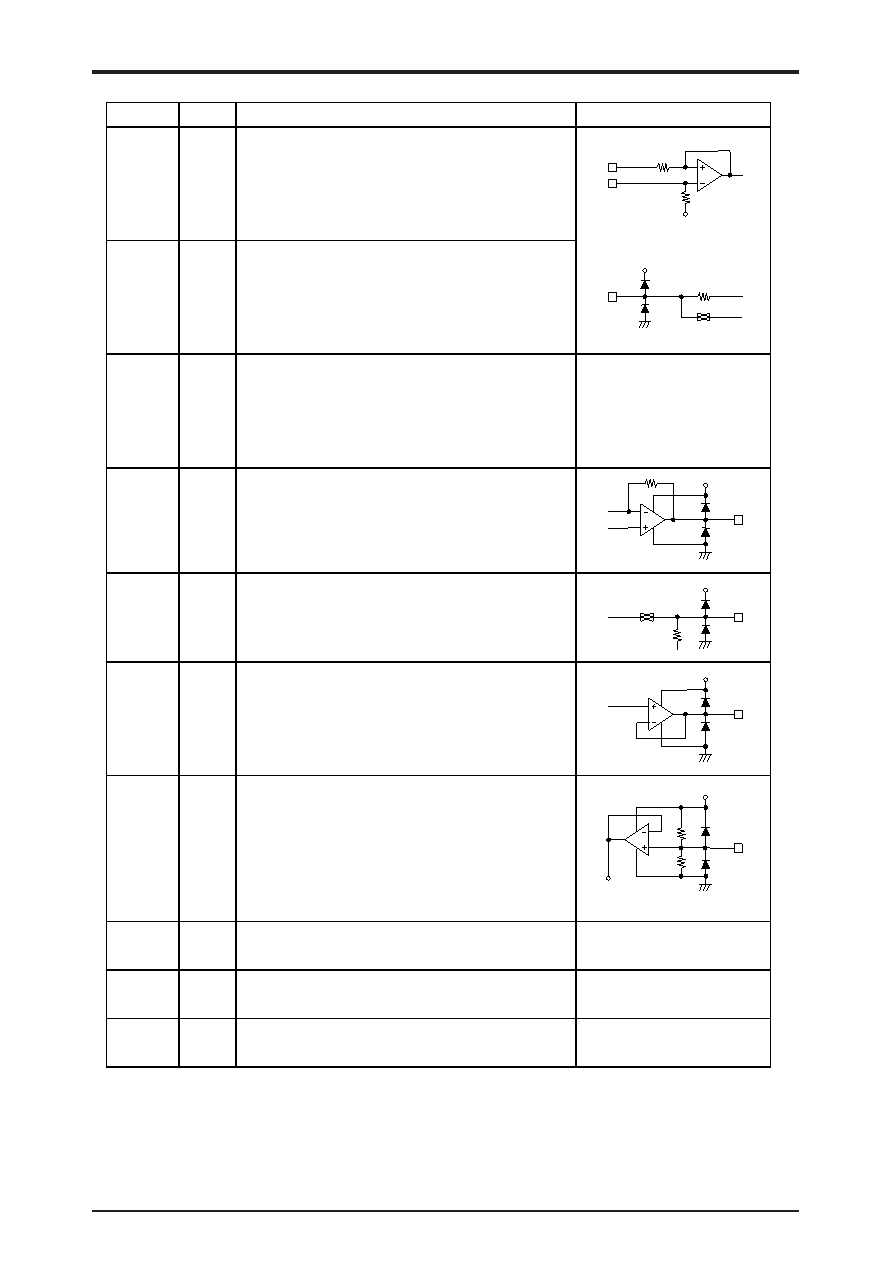

端子名

端子 No.

説明

備考

LF1C1

LF1C2

LF1C3

RF1C1

RF1C2

RF1C3

・ﾄｰﾝ回路低減用ﾌｨﾙﾀ構成のｺﾝﾃﾞﾝｻ接続端子。

LF1C1(RF1C1)∼LF1C2(RF1C2)

LF1C2(RF1C2)∼LF1C3(RF1C3)

間にｺﾝﾃﾞﾝｻを接続すること。

LF3C1

LF3C2

LF3C3

RF3C1

RF3C2

RF3C3

・ﾄｰﾝ回路高域用ﾌｨﾙﾀ構成のｺﾝﾃﾞﾝｻ接続端子。

LF3C1(RF3C1)∼LF3C2(RF3C2)

LF3C2(RF3C2)∼LF3C3(RF3C3)

間にｺﾝﾃﾞﾝｻを接続すること。

・NC ﾋﾟﾝ。内部は何も接続されていない。

LTOUT

RTOUT

・ｲｺﾗｲｻﾞ出力端子

LFIN

RFIN

・ﾌｪﾀﾞｰﾌﾞﾛｯｸ入力端子。

・ﾛｰｲﾝﾋﾟｰﾀﾞﾝｽでﾄﾞﾗｲﾌﾞすること。

LFOUT

LROUT

RFOUT

RROUT

・ﾌｪﾀﾞｰ出力端子。ﾌﾛﾝﾄ側/ﾘｱ側をそれぞれ別々に絞り

込める。減衰量は、L/R 同一。

Vref

・VDD/2 電圧発生部、電源ﾘﾌﾟﾙ対策として Vref∼AVSS

間(VSS)間に数 10μF 程度のｺﾝﾃﾞﾝｻを接続すること。

VDD

・電源端子。

DVSS

・ﾛｼﾞｯｸ系ｸﾞﾗﾝﾄﾞ端子。

LAVSS

RAVSS

・ｱﾅﾛｸﾞ系ｸﾞﾗﾝﾄﾞ端子。

VDD

LVref

RVref

LVref

RVref

VDD
