ADMV1010
Data Sheet
Rev. B | Page 6 of 21
TYPICAL PERFORMANCE CHARACTERISTICS
IF FREQUENCY = 2.7 GHz
Data taken at VDRF = 4 V, VDLO = 4 V, LO = −4 dBm ≤ LO ≤ +4 dBm, −40°C ≤ TA ≤ +85°C, data taken with Mini-Circuits QCN-45+
power splitter as upper sideband (low-side LO), unless otherwise noted.
10
11
12
13
14
15
16
17
18
12.5
13.0
13.5
14.0
14.5
15.0
15.5
RF FREQUENCY (GHz)
–40°C
+25°C
+85°C

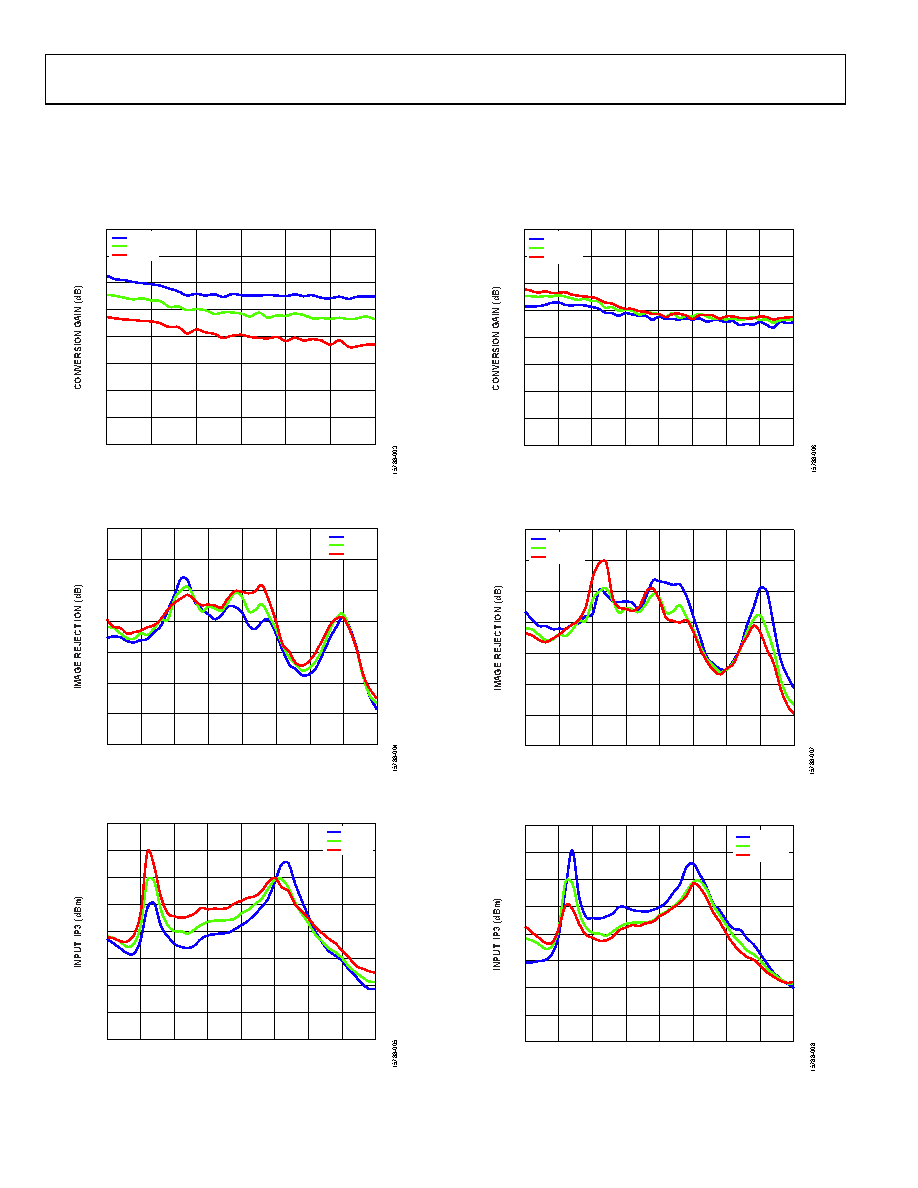

Figure 3. Conversion Gain vs. RF Frequency at Various Temperatures
20
25
30
35
40
45
55
50
12.0
12.5
13.0
13.5
14.0
14.5
15.0
15.5
16.0
RF FREQUENCY (GHz)
–40°C
+25°C
+85°C
Figure 4. Image Rejection vs. RF Frequency at Various Temperatures
12.0
12.5
13.0
13.5
14.0
14.5
15.0
15.5
16.0
RF FREQUENCY (GHz)
–6
–4
–2
0
2
4
6
8
10
–40°C
+25°C
+85°C
Figure 5. Input IP3 vs. RF Frequency at Various Temperatures
10
11
12
13
14
15
16
17
18
12.0
12.5
13.0
13.5
14.0
14.5
15.0
15.5
16.0
RF FREQUENCY (GHz)
–4dBm
0dBm
+4dBm
Figure 6. Conversion Gain vs. RF Frequency at Various LO Powers
20
25
30
35
40
45
50
55
12.0
12.5
13.0
13.5
14.0
14.5
15.0
15.5
16.0
RF FREQUENCY (GHz)
–4dBm
0dBm
+4dBm
Figure 7. Image Rejection vs. RF Frequency at Various LO Powers
–6
–4
–2
0
2
4
6
8
10
12.0
12.5
13.0
13.5
14.0
14.5
15.0
15.5
16.0
RF FREQUENCY (GHz)
–4dBm
0dBm
+4dBm
Figure 8. Input IP3 vs. RF Frequency at Various LO Powers
