6HDD78PBY99R40X Datasheet(PDF) 1 Page - CONEC Elektronische Bauelemente GmbH |
|
|
|||||||||||||||||||||||||||||
6HDD78PBY99R40X Datasheet(HTML) 1 Page - CONEC Elektronische Bauelemente GmbH |
|
|

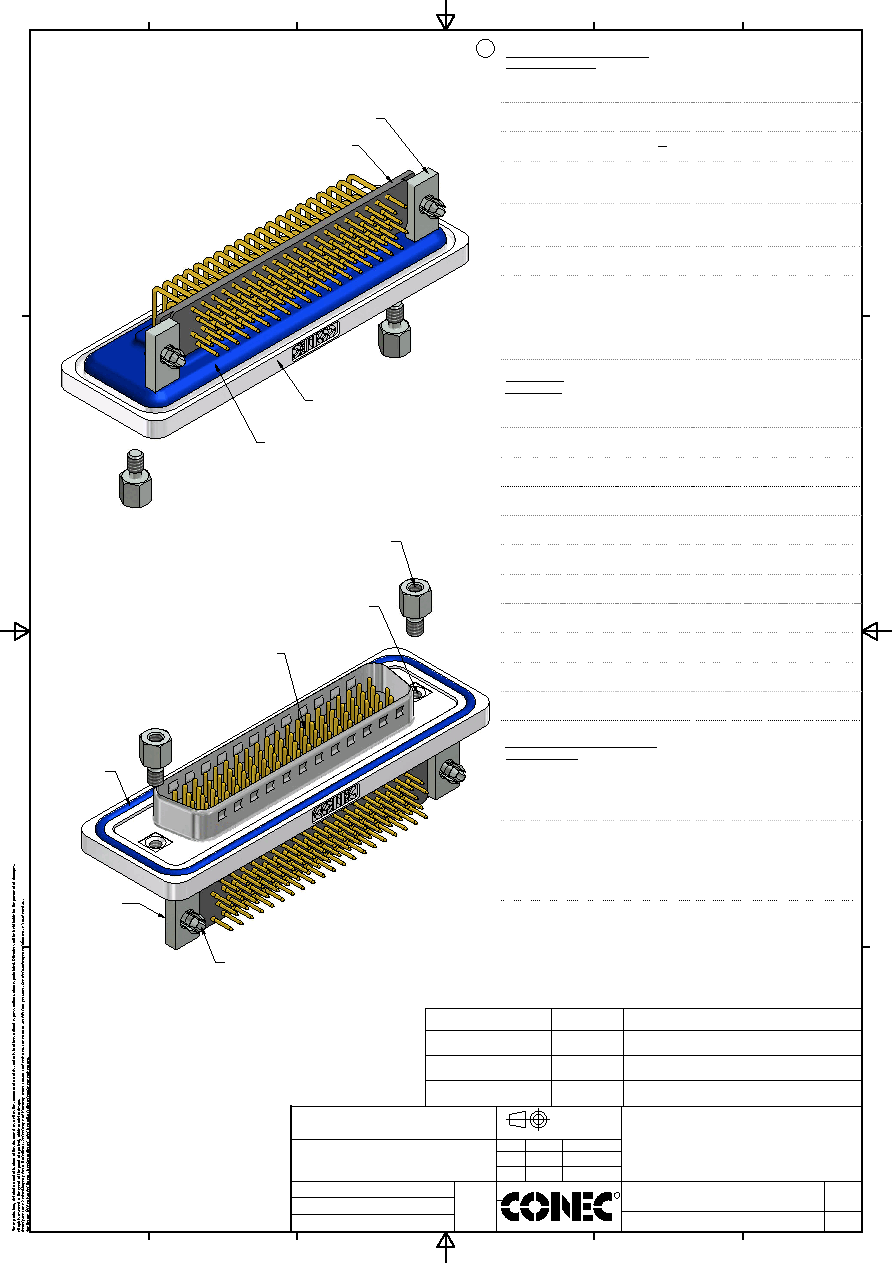

1 / 2 page  A A B B C C D D E E F F A A B B C C D D scale /Maßstab: 12.04.2017 07.04.2017 Fischer Name Unkrüer R dim. in mm 15K1A2006 dwg no / Z.-nr.: RoHS compliant/konform Date/Datum appd./ gepr. drawn/ gez. DIN- A3 D-SUB HD Male 78pos. Solder pin straight metal bracket,threaded insert,fixing-plate,hexlocking screw D-SUB HD Stiftleiste 78pol. Lötstift gerade Metallwinkel,Gewindeeinsatz,Zentrierplatte,Sechskantbolzen 2:1 Index: b Ä6633 07.04.2017 L.U. Status: InBearbeitung 1 / 2 Materials/ Werkstoffe: Contact/ Kontakt: Cu alloy, Au over Ni Metal bracket/ Metallwinkel: Steel, Sn over Ni Insulator/ Isolierkörper: Shell/ Gehäuse: Frame/ Rahmen: PBT GF UL 94 V-0, black/ schwarz Cu alloy, Sn over Ni GD-Zn, Ni Collar/ Scheibe: O-Ring/ O-Ring: Sealing compound/ Verguss: Silicone, blue/blau Cu alloy, Sn over Ni Blue/blau Rubber Gasket/ Gummidichtung: TPE, black/schwarz Threaded insert/ Gewindeeinsatzt: Cu alloy, Sn over Ni Hexlocking screw/ Sechskantbolzen: St ainless steel/ Edelstahl Technical specification: Technische Daten: Current rating/ Strombelastbarkeit: Insultion resistance/ Isolationswiderstand: Dielectric withstanding voltage/ Spannungsfestigkeit: 1000 V, 50 Hz, 1 min. > 5 G IP67, in mated condition/ IP67, im gesteckten Zustand 3 A (UL,VDE) / 2,5 A (CSA) Degree of protection/ Schutzart: IEC 60529 Mating cycles/ Steckzyklen: Quality class 3 = 50 Gütestufe 3 Quality class 2 = 200 Gütestufe 2 Quality class 1 = 500 Gütestufe 1 Temperature range/ Temperaturbereich: -25 °C ... +105 °C Working voltage/ Betriebsspannung: 60 V AC Contact plating/ Kontakt Veredelung: Part no. / Part marked/ Art.-Nr. / Bedruckung: 6HDD78PAY99R40X 30 µin hard gold over min. 50 µin nickel 30 µin Gold über min. 50 µin Nickel 20 µin hard gold over min. 50 µin nickel 20 µin Gold über min. 50 µin Nickel Gold flash over nickel Gold über Nickel 6HDD78PBY99R40X 6HDD78PCY99R40X Quality class/ Gütestufe: 3 2 1 O-ring/ O-Ring Frame/ Rahmen Metal bracket/ Metallwinkel Sealing compound/ Verguß At all times water resistant connectors not in use should be covered with a Conec water resistant cap or water tight hood./ Im nicht gesteckten Zustand müssen die wasserdichten Steckverbinder mit einer wasserdichten Conec Kappe oder Haube geschützt werden. Installation specification/ Montagedaten: Recomended torque value for thread/ empfohlenes Drehmoment für Gewinde: 3.1 in.LB / max. 3.5 in.LB/ 35 Ncm / max. 40 Ncm PCB-Hole drillings/ recommended panel cut-out/ Leiterplattenbohrbild/ empfohlener Montageausschnitt: see sheet 2 siehe Seite 2 Threaded insert/ Gewindeeinsatz Rubber gasket placed on top surface of male insulator/ Gummidichtung ist auf Oberfläche des Stift-Isolierkörpers montiert Hexlocking screw/ Sechskantbolzen Fixing plate/ Zentrierplatte PCB-snap/ PCB-Clip Snap, press for fixing on PCB/ Clip, drücken zum Befestigen auf der Leiterplatte b |
