SPECIFICATIONS ARE FOR REFERENCE ONLY AND SUBJECT TO ALTERATION WITHOUT PRIOR NOTICE – DIMENSIONS IN MILLIMETER

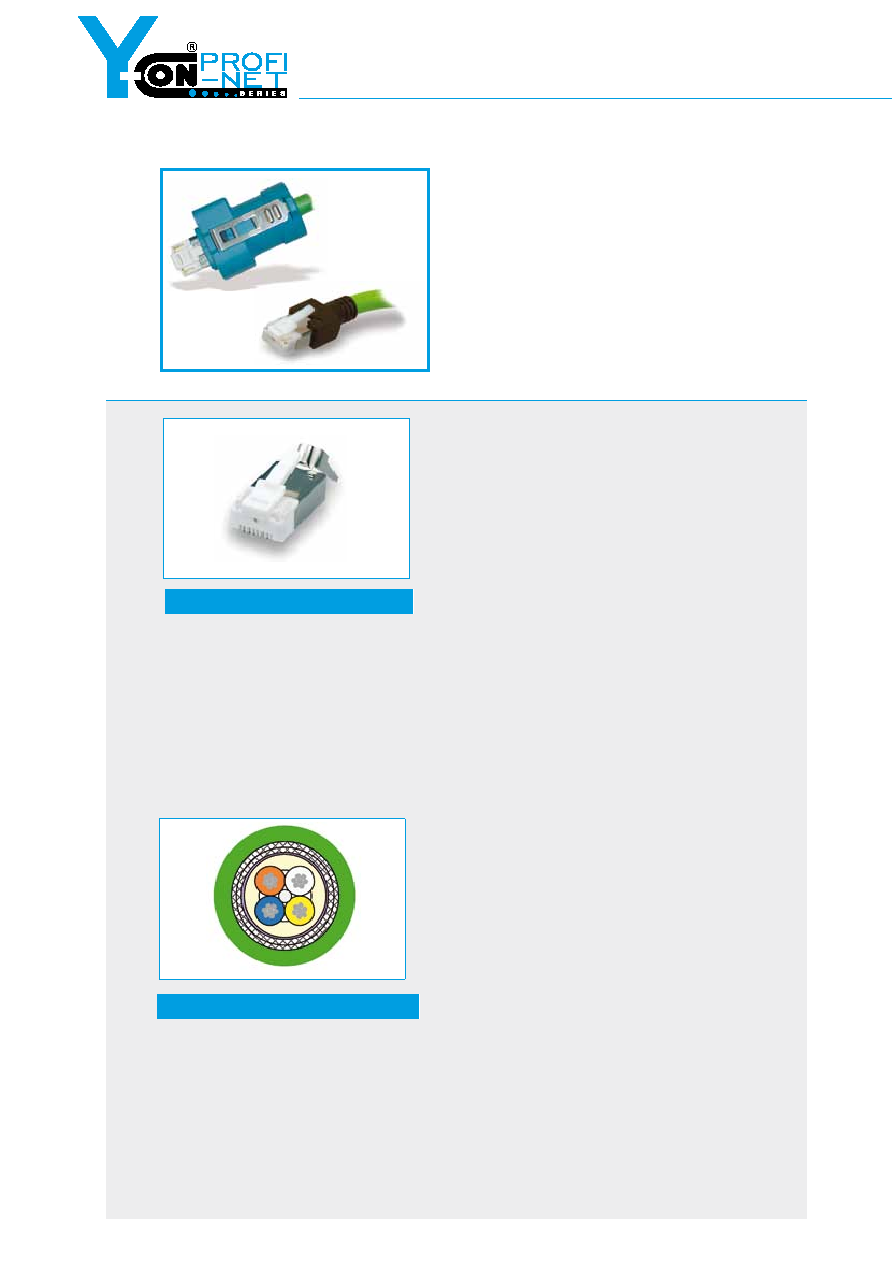

Description:

RJ45 Cat 5 plug for use in ProfiNet

applications, with cable guide, shielding

and cable crimp. 4 data contacts.

Suitable for AWG22 cable with a lead

≤ ∅1.40mm

RJ45 Cat 5 Kabelstecker für ProfiNet-Anwendungen

mit Kabelführung, Schirmung und Kabelcrimp.

4 Datenkontakte. Passend zu AWG22-Kabel mit

Einzelader

≤ ∅1,40mm

Description:

100 Mbit, Cat 5e ES, digital signal cable

for use with Y-ConPlug-15 in ProfiNet

applications, with 4 data lines,

100 Mbps, Cat 5e ES, Kabel für digitale Signale,

für den Einsatz mit Y-Con-Plug15 bei

ProfiNet-Anwendung mit 4 Datenleitungen,

Material:

Plug

PBT, UL94V-0

Steckergehäuse

Shield:

Nickel plated brass

Schirm

Contact Area: 30µ" Au over Ni

Kontakt

Part Number Y-ConPlug-15

Part Number Y-ConCable-7

Specifications:

Operating Temp.: -40°C ~ +120°C

Betriebstemp.

Durability:

1,500 mechanical cycles

Lebensdauer

ProfiNet

Building on the success of ProfiBus, the ProfiNet

transmission standard is set to become one of the

most important for industrial automation applications.

The Y-Con ProfiNet connector employs piercing contacts,

and the plug mating face conforms to the RJ45 standard.

It can thereby be used with standard RJ45 jacks and is

backwards compatible.

Aufbauend auf dem Erfolg von ProfiBus ist der ProfiNet Übertragungs-

standard dabei, einer der wichtigsten Verkabelungsstandards für

Anwendungen der industriellen Automation zu werden.

Der Y-Con ProfiNet Stecker verwendet Piercing-Kontakte.

Das Steckgesicht ist identisch mit dem RJ45-Steckertyp. Somit ist er

auch mit Standard RJ45-Buchsen anwendbar und abwärts kompatibel.

Material:

Jacket:

PUR

Mantel

Bending Radius:

49mm multiple turns

Biegeradius

21mm single turn

Operating Temp.:

-20°C ~ +80°C

Betriebstemp.

Colour:

Green

Farbe

For more Y-ConCable-7 specifications

see page 24
