IP5322
V1.02
Email: service@injoinic.com
12 / 23
Copyright © 2015, Injoinic Corp.

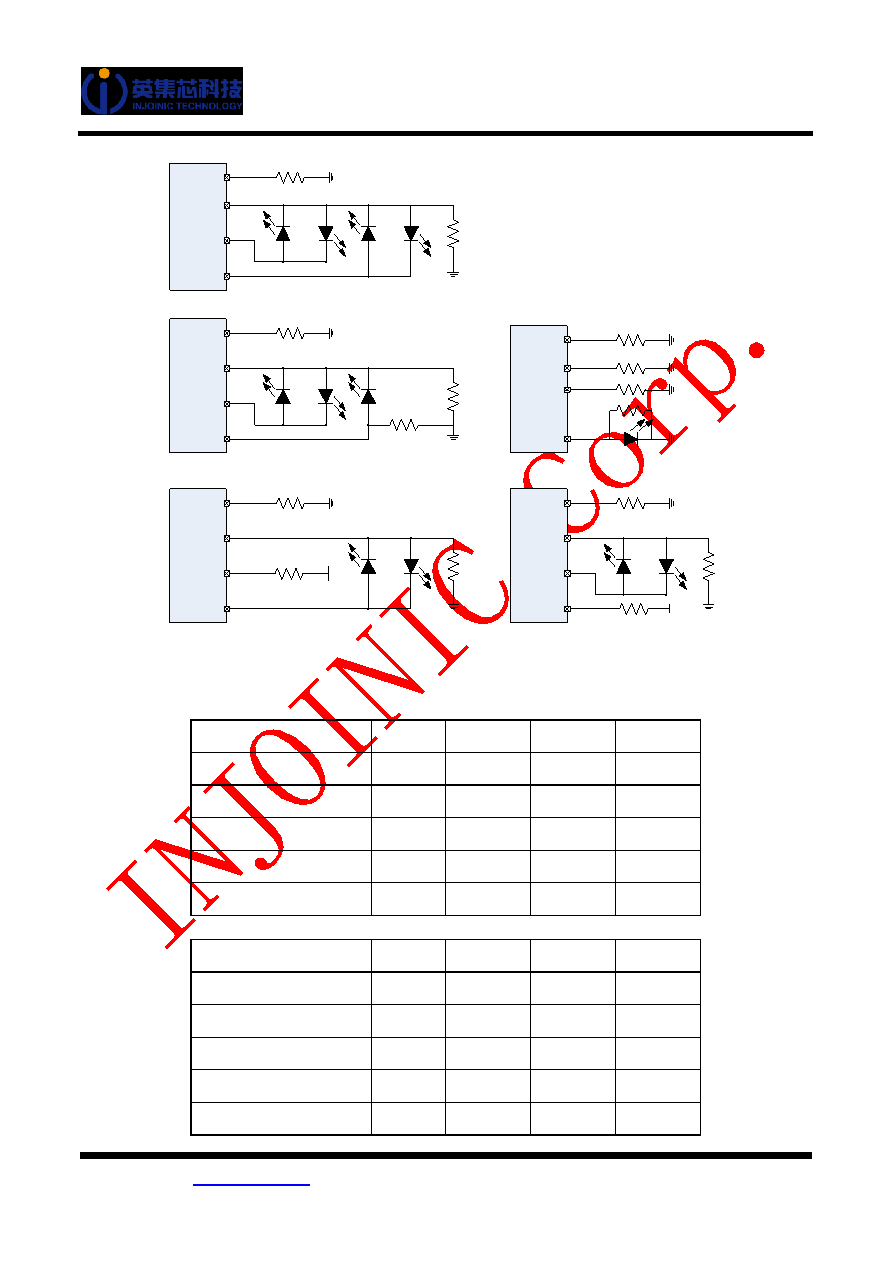

自动识别外挂几颗电量显示灯。
L3
L2
L1
L3
L2
L1
L3
L2
L1
RSET
RSET
RSET
RSET
VSET
RSET
VSET
10k
VSET
RSET
4灯模式
3灯模式
2灯模式1
VREG
L3
L2
L1
RSET
VSET
RSET
2灯模式2
VREG
10k
10k
L3
L2
L1
RSET
10k
VSET
RSET
1灯模式1
10k
D1
D2
D3
D4
D1
D2
D3
D1
D2
D1
D2
图
4 四颗、三颗、两颗、一颗灯 LED PIN 连接方式
4 灯的显示方式为：
充电时
电量 C（%）
D1
D2
D3
D4
充满
亮
亮
亮
亮
75%≤C
亮
亮
亮
1.5Hz 闪烁
50%≤C＜75%
亮
亮
1.5Hz 闪烁
灭
25%≤C＜50%
亮
1.5Hz 闪烁
灭
灭
C＜25%
1.5Hz 闪烁
灭
灭
灭
放电时
电量 C（%）
D1
D2
D3
D4
C≥75%
亮
亮
亮
亮
50%≤C＜75%
亮
亮
亮
灭
25%≤C＜50%
亮
亮
灭
灭
3%≤C＜25%
亮
灭
灭
灭
0%＜C＜3%
1.0Hz 闪烁
灭
灭
灭
